真空泵單元KCM620-V-01,02
- 質量穩定：實行全過程質量監控，細致入微，全方位檢測！
- 價格合理：高效內部成本控製，減少了開支，讓利於客戶！
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
| 真空銷售直線： | (021) 67632686 |
| 空壓銷售直線： | (021) 67698069-336 |
| 公司總機： | (021) 67698069 |
| 郵 箱： | sales@scmj8.cn |
產品規格
| 型 號 | KCM620-V-01 | KCM620-V-02 | |||
| 性 能 | 頻率 | Hz | 60 | ||
| 設計排氣量 ※1 | m3/h | 616 | |||
| 到達真空度 | kPa | 100以上 (1.3kPa(abs)以下) | |||
| 運轉音 ※2 | dB | 71 (到達真空度時) 75 (80kPa) |
|||
| 外形寸法 寬×深×高 | mm | 710×1394×1642 | 710×1394×1822 | ||
| 產品重量 | kg | 770 | 800 | ||
| 外觀顏色 | 深灰色 曼塞爾No. N3.0 | ||||
| 配管連接口徑 | 100A JIS 10K フランジ | ||||
| 驅動方式 | 皮帶驅動 | ||||
| 啟動方法 | 變頻器啟動 | ||||
| 電氣特性 | 電源 ※3 | V(Hz) | 三相200（50／60）、220(60) | ||
| 功率 ※4 | kW | 13.5 | |||
| 電流 ※4 | A | 41.0 | |||
| 保護裝置 | 泵 | 過流繼電器設定値 ※5 | A | 47.5 | |
| 溫控開關 | 55℃打開、45℃關閉 | ||||
| 冷卻風扇電機 | 過流繼電器 設定値 ※5 |
A | 3.0 | ||
| 設置環境 | 設置場所 | 室內 | |||
| 容許環境溫度 ※6 | 5～40℃ | ||||
| 吸入氣體 | 常溫：5～40℃ 常濕： 65±20（JIS Z8703） 無腐蝕性/可燃性/爆炸性氣體的環境 無高溫蒸汽及結露、較少灰塵的潔淨空氣 |
||||
| 設置場所標高 ※7 | 1000m以下 | ||||
| 汙染程度 ※8 | 汙染度3（普通工廠等環境） | ||||
| 過電壓分類 ※8 | 分類3（由固定配線設備提供） | ||||
| 備注 |
※1 根據容積推算出來的理論值。實際流量請參考壓力－流量線圖。 ※2 200V-60Hz時的實際測量值。 ※3 電源電壓瞬時波動範圍應在額定電壓±10%以內，連續波動時容許範圍在額定電壓±5%以內。 ※4 80kPa･200V-60Hz時的實際測量值。 ※5 ESB（控製單元）內置的保護裝置的設定值。 ※6 如果起動時環境溫度在 5℃左右，則可能會產生高頻音，但這並非發生了異常，聲音在短時間內即會消失。如果高頻音持續時間超過30分鍾，請谘詢銷售方。 ※7 如需在標高超過1,000m的場所使用，請谘詢本公司。 ※8 請參照IEC664-1。 |
||||

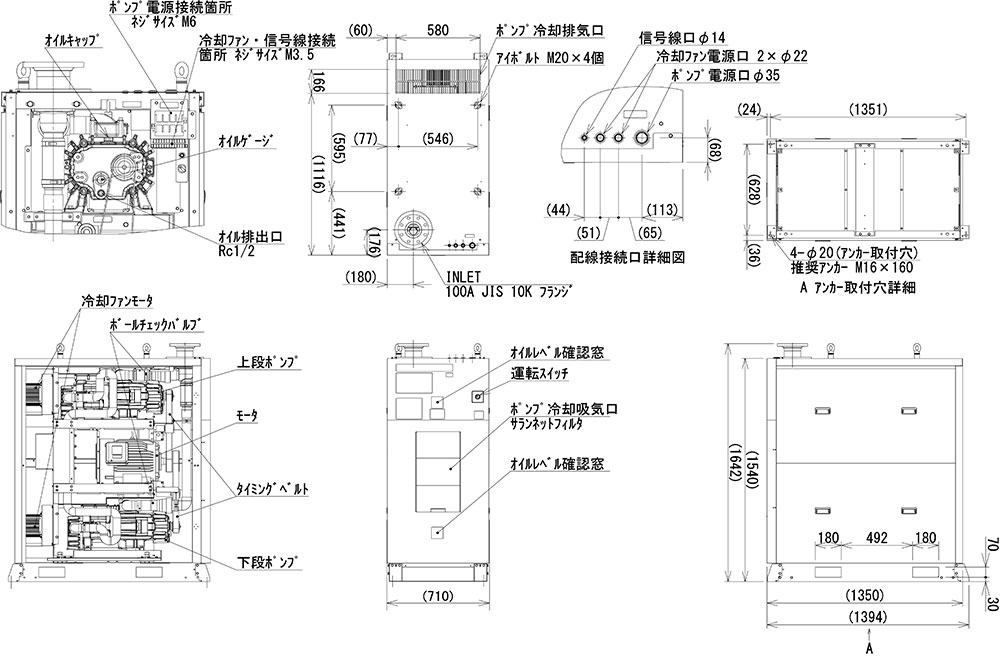

外形尺寸圖KCM620-V-01
單位:mm

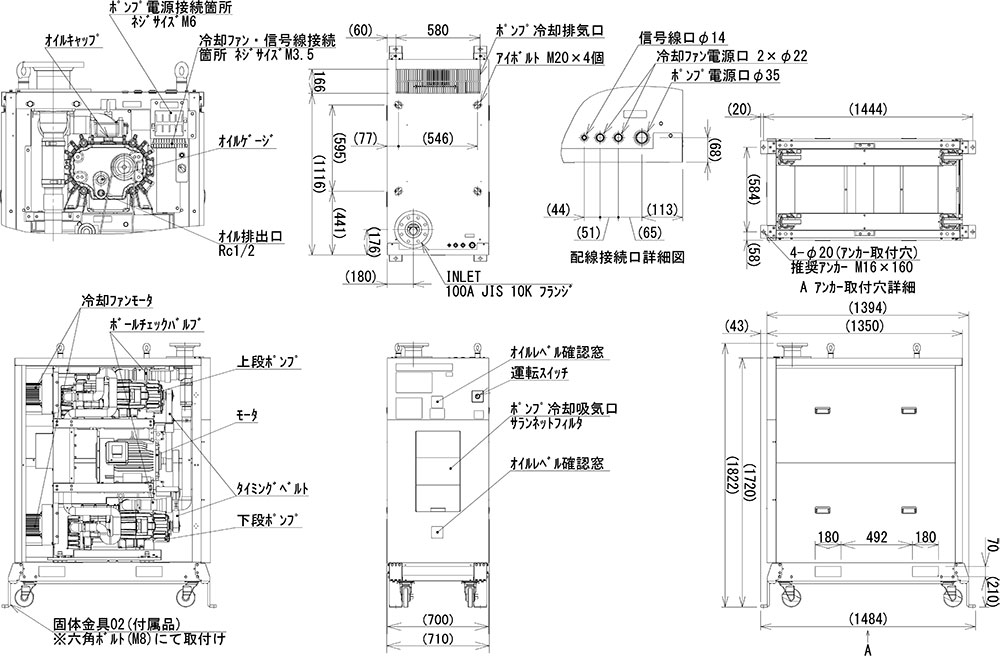

外形尺寸圖KCM620-V-02
單位:mm
