    KCVS620 變頻真空機組

    KCVS620 變頻真空機組
    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控製,減少了開支,讓利於客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    真空銷售直線: (021) 67632686
    空壓銷售直線: (021) 67698069-336
    公司總機: (021) 67698069
    郵  箱: sales@scmj8.cn

    產品概述

    變頻真空機組采用高效雙轉子結構的爪式真空泵,配置變頻裝置、壓力傳感裝置、PLC 中央處理器組成流量壓力智能控製單元。通過觸摸屏界麵,實現人機對話,根據用戶實際工況,設置最佳控製模式。並具備顯示機組運轉時間、維護保養提醒以及自動檢測故障報警提示等功能模塊。保證機組可根據客戶實際使用流量的變化,自動調節係統的運轉功率,達到最佳節能工況,同時最大幅度減少係統損耗,提高機組使用壽命。

    技術參數

    項目 單位 數值
    性能 設計流量 ※1 M3/h 616
    常用真空度 KPa 80 以下(1 氣壓下)
    到達真空度 ※2 KPa -90 以上
    運轉音 ※3 dB 81
    重量 Kg 520
    進氣口徑   Rc3
    排氣口徑   Rc2
    電氣特性 電源※4   三相 380V/50HZ
    電源容量 kVA 14
    電機額定功率 KW 5.5KW * 2
    設置環境 設置場所   室內
    容許環境溫度 0~40
    吸入氣體   常溫:0~40℃
    恒濕:65±20%RH(JIS Z 8703)
    無腐蝕性/可燃性/爆炸性氣體的環境
    無高溫蒸汽及結露、較少灰塵的潔淨空氣

    ※1 根據容積推算出來的理論值。實際流量請參考壓力-流量線圖。

    ※2 隻是泵的最高真空到達值,不能在此真空度下經常性使用。該數值用於機型的選擇計算。

    ※3 運轉噪聲值並非保證值,而是 80kPa/50HZ 時的實測值。

    ※4 電源電壓的一時波動範圍應在±10%以內,連續波動時的容許範圍在額定電壓±5%以內

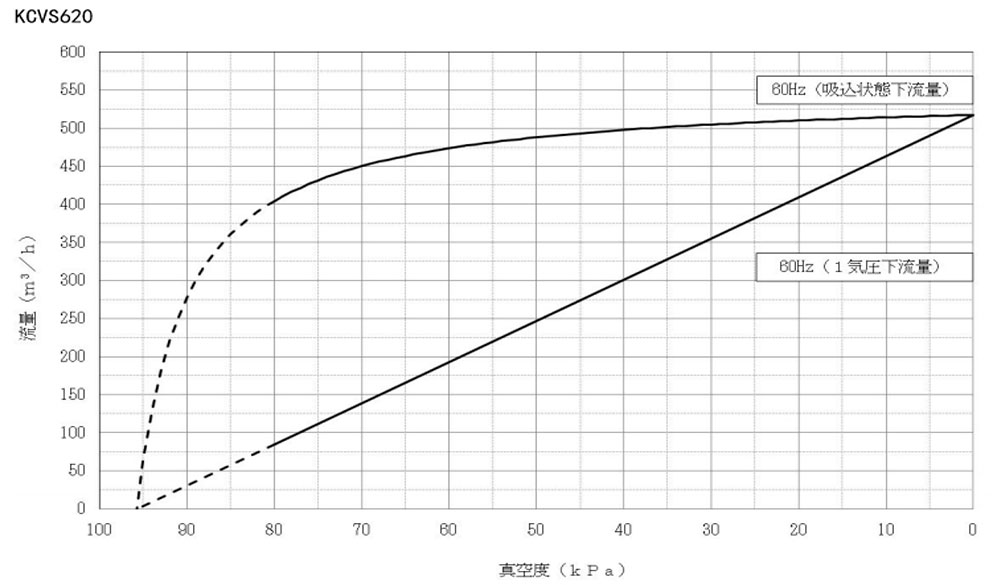

    KCVS620 真空-流量線圖 條件:20 ℃

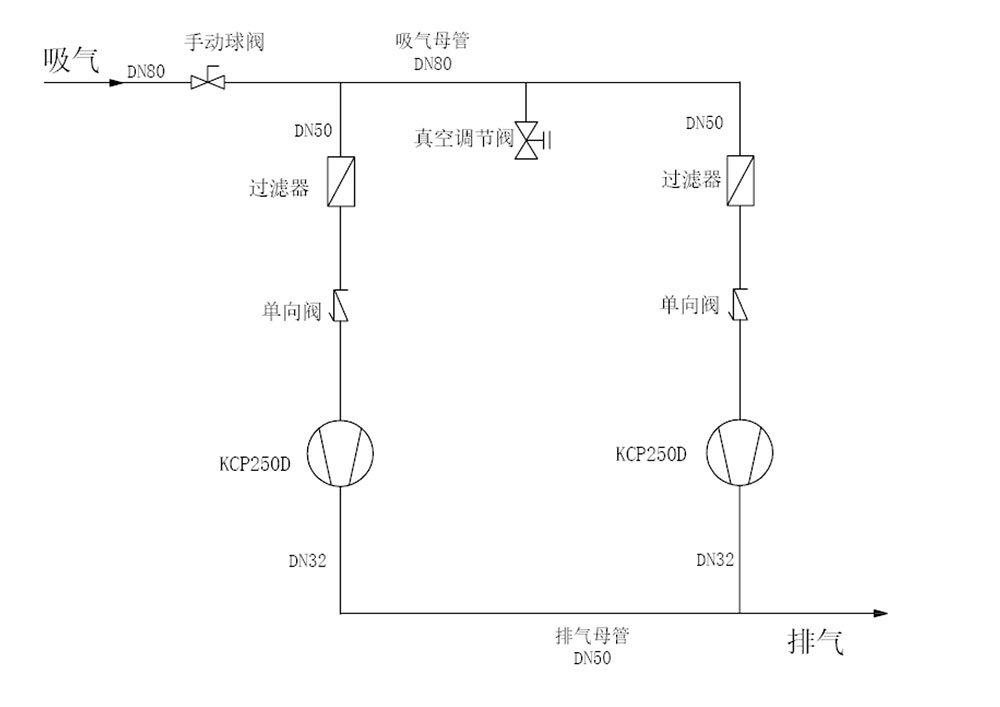

    機組構成

    (1)泵單元

    2 台 KCP250 爪式泵組合成 KCVS1200 機組。

    (2)電控單元

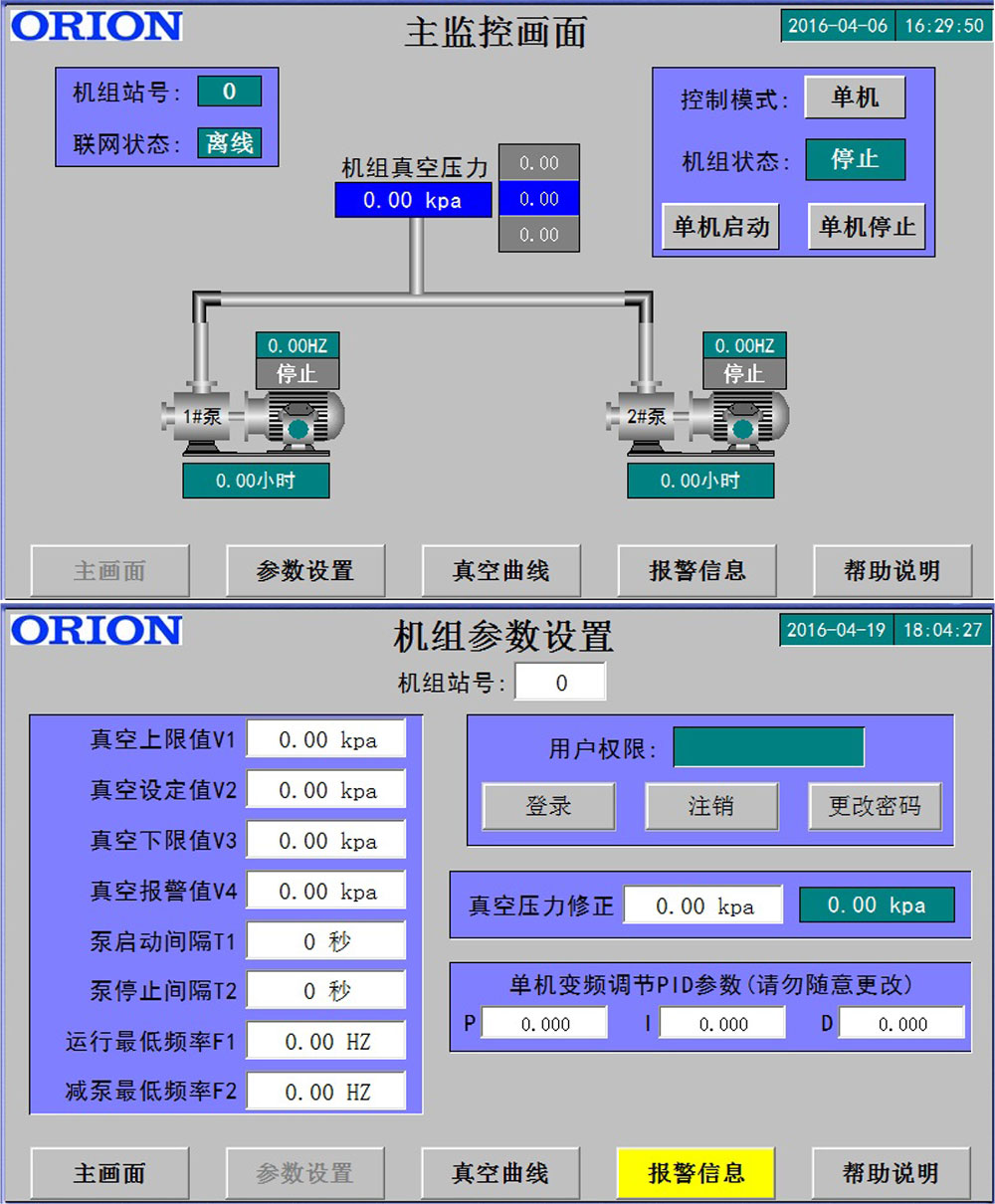

    KCVS620 電控櫃 1 台。 操作說明書見附件 2

    控製模式:手動、自動

    自動模式下:根據用戶工藝要求設定係統真空值,例如-75KPa。機組通過真空傳感器數據反饋,中央處理器根據實際用氣負荷的變化,調配 2 台真空機組的運轉台數和運行頻率,達到最佳節能工況,同時最大幅度減少係統損耗,提高機組使用壽命。

    係統最終預留 RS485 通訊接口,支持 MODBUS RTU 通訊協議,支持用戶接入 DCS 係統。

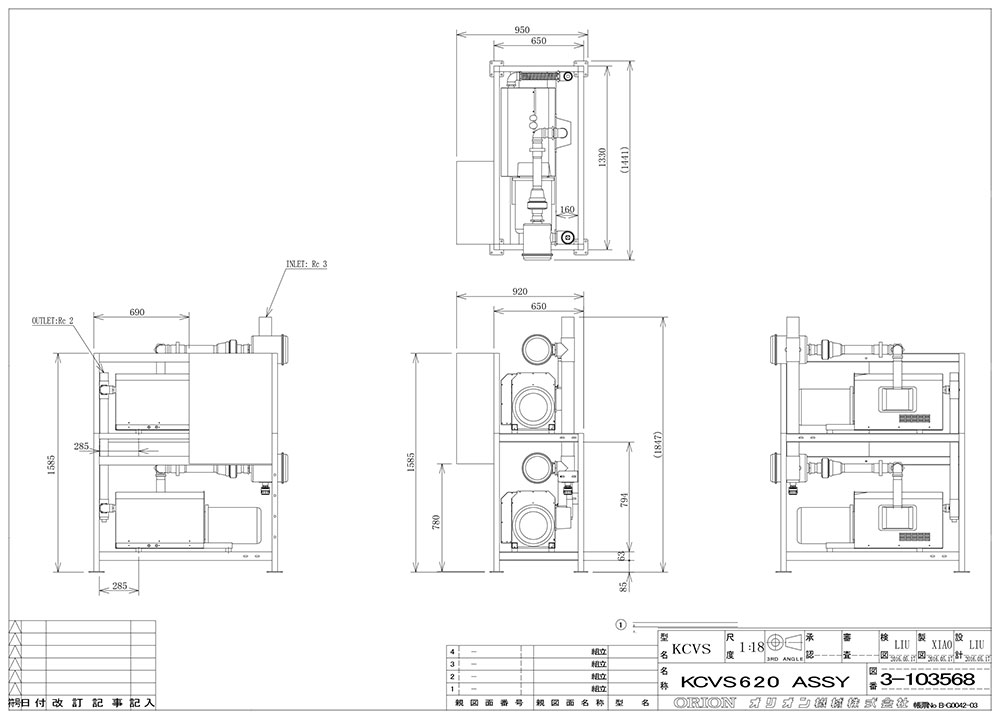

    機組外型尺寸
